SFM1x 樹液流量計

ICT SFM1x 樹液流監測系統採用熱比率法 (HRM )計算樹液流速。

HRM的針頭有兩處感測點用以計算徑向液流梯度，使得測量結果更加準確。根據被測枝幹的大小，可透過軟體關閉裡面測點，這使得所測枝幹直徑有很大的靈活性，大於10mm的莖或根到世界上最大的紅杉樹都能量測。由此對於不同物種、不同大小生物體以及不同乾旱或水分脅迫的環境條件下根莖中的液流均可被量測出來。

HRM的探頭由三個35毫米長的探針組成，後端整合到一個16位元數據記錄器上。上下兩個探針皆為高精度熱敏電阻，感測點位於距離探頭尖端7.5毫米和22.5毫米處；中間的探針是加熱作用。

產品應用:

•新栽樹木活力評估

•老樹血管功能檢查

•苗圃用水需求

•植物吸水率評估(例如:人行道樹)

•高、低液與反向液流速率量測

•研究夜間水分流失

•貧脊生態系統及乾旱

•果樹如葡萄藤的液流

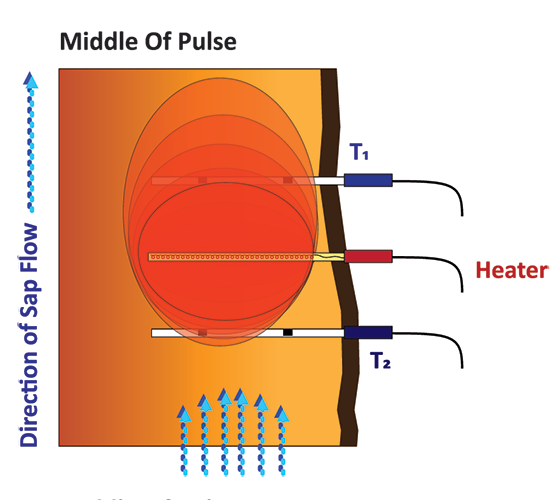

熱比率法原理示意圖:

軟體操作:

基本套裝軟體 CIS ( Combined Instrument Software)

https://ictinternational.com/manuals-and-brochures/sfm1x-sap-flow-meter/

用來設定、啟動、修改設定，透過軟體顯示外接電池狀態、儀器序號、軟體版本，SD卡狀態、測量間隔、數據報告選項和校正因子等訊息。軟體允許在手動模式下，通過顯示的測量溫度來評估脈衝間隔的功效，預設記錄頻率為10分鐘，熱脈衝設定20焦耳(heat pulse)，兩者皆可自行調整。

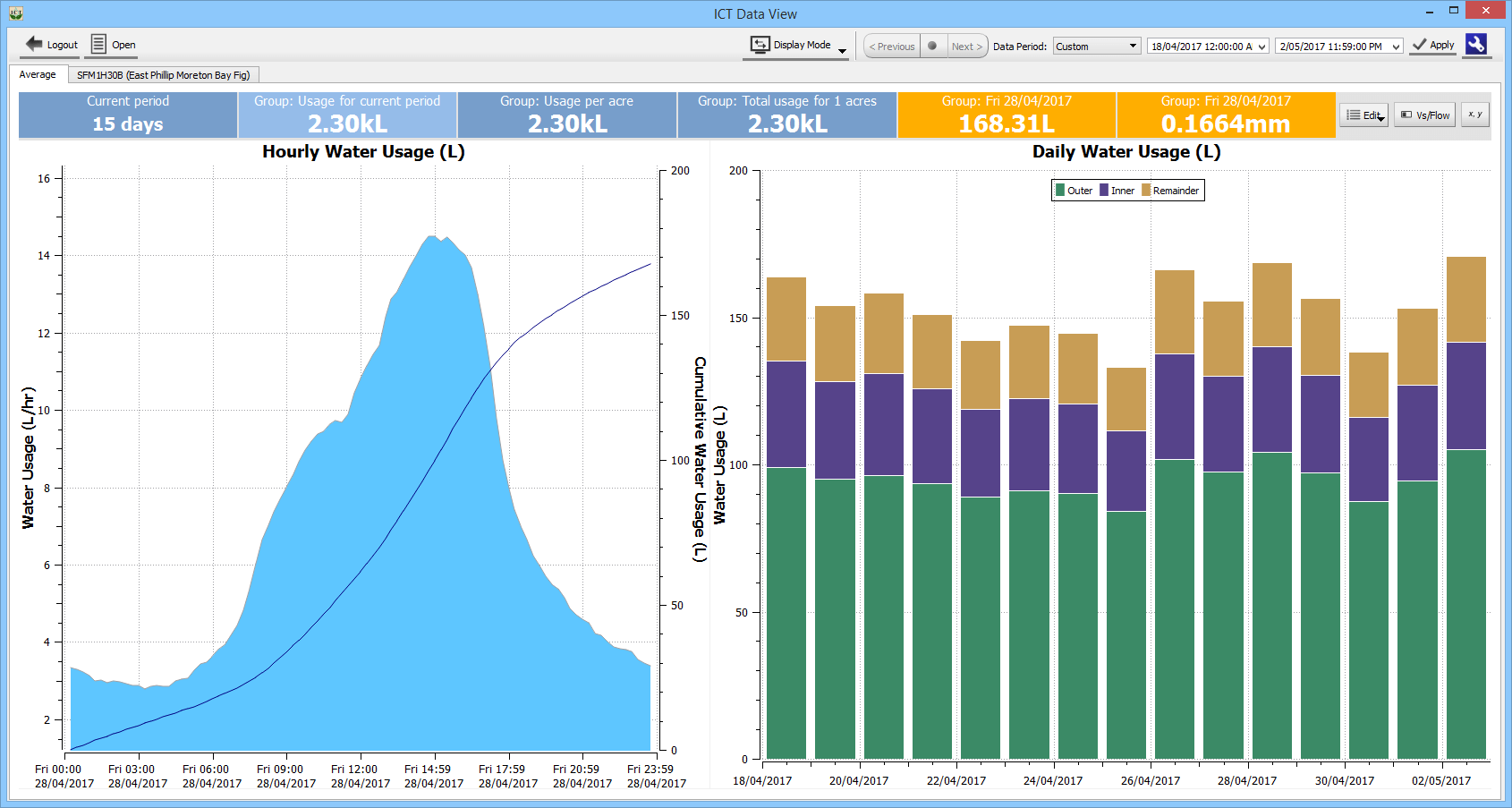

DataView 軟體 (選配) 需要註冊碼才能使用。其中用水量模組提供以小時為單位的用水量和以升為單位每日用水量計算以及累計用水量，並顯示原始樹液流速的顯示選項。 可以7、14、30天或用戶選擇的時間間隔。 這樣可以顯示用水趨勢。 例如：季節性，乾旱脅迫或灌溉策略精進。

數據分析:
