WaveGuide 雷達波潮儀-平台式

RADAC波浪雷達的領導者

以創新FMCW雷達技術結合軟體運算技術測量波浪、潮汐，設計以單一雷達或三個雷達波連續監測波浪，船載式波浪雷達具有運動感應器補償功能，並自動補償Heave浮沉、pitch前後搖蕩、roll左右搖滾之功能；波浪雷達以X頻段發射，取樣頻率10GHz，可量測浪向、波高、波浪週期、潮位。 RADAC提供平台式安裝的波浪雷達及船載式波浪雷達，非接觸量測技術，精確耐用，方便維護；透過傳輸平台資料即時傳輸，解決一般波浪浮標或底碇ADCP維護不易之問題，產品有標準型及ATEX防暴型供選用。

量測原理:

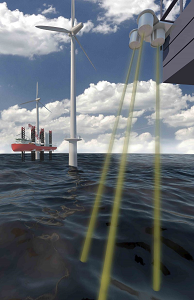

WaveGuide 5波浪雷達以三雷達波量測水面三點位置形成水表面連續三角形軌跡,計算出水表面斜率就可計算出浪向等參數,具有運動感應器自動補償heave浮沉, pitch縱搖,roll橫搖，即時量測浪高 ,浪向,波浪週期, 潮位,安裝容易,堅固耐用免維護

WG5三雷達波浪監測系統，即時提供離岸風場船隻出海作業現場的狀況:

量測: 波高,波向,週期,潮汐等資料,可避免無謂的出海,可節省很多經費及時間的成本

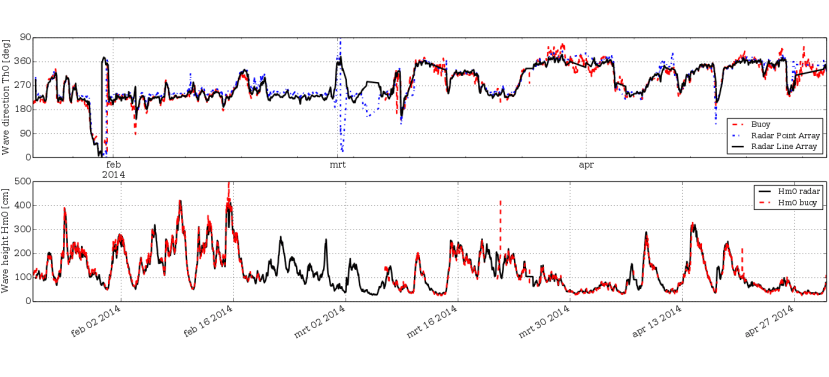

Waveguide與Waverider 監測資料比對

Waveguide 系統架構:

三雷達系統或單一雷達將量測波浪資料透過網路傳輸到資料處理器擷取處裡展示資料現場也可以USB下載資料.

產品:

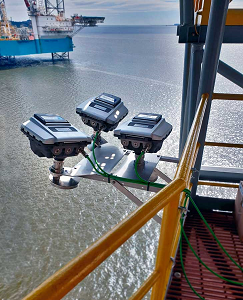

標準型                                                          防暴型

RADAC 離岸風力發電客戶如下:

•  Ørsted
•  Vattenfall
•  Eneco
•  Nuon
•  SPIC
•  DEME (jack-up vessels)
•  Seafox (jack up vessels)
•
